什么是激光穿孔、激光打孔

【現象與原理】

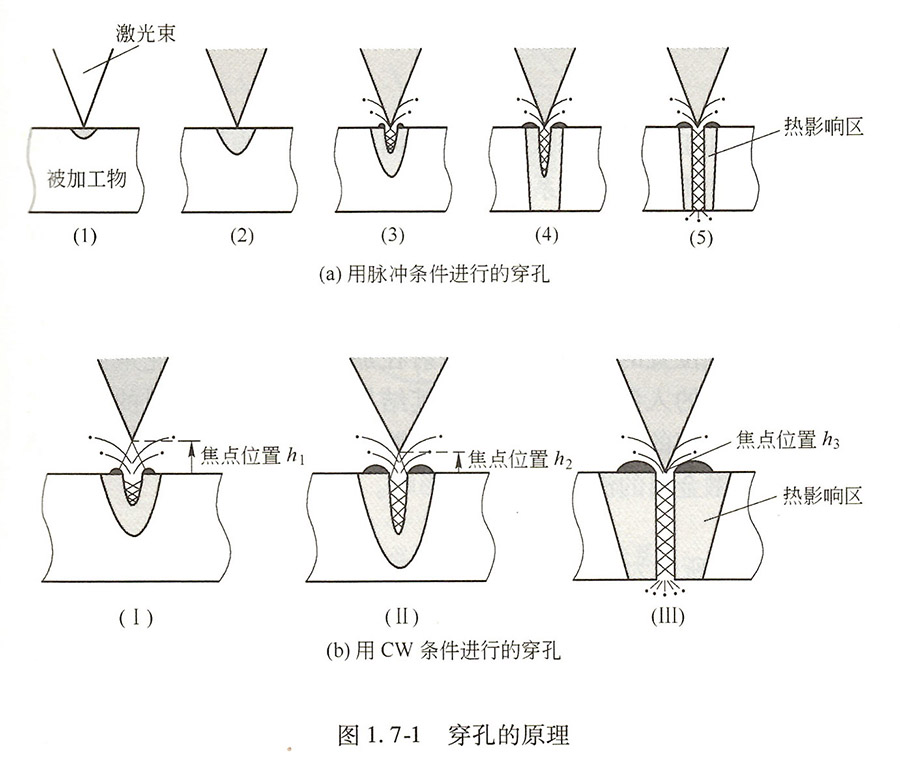

激光穿孔時，穿孔過程中所產生的熔融金屬將會(huì )噴出到加工材料的表面并堆積在孑L的周?chē)钡酱┩笧橹?。穿孔條件如圖1.7—1所示，可以設為脈沖條件或 CW條件。

A、激光脈沖條件

在激光束照射之后，就將開始加工材料表面被加熱的(1)過程并隨加熱逐漸深入起到穿孔作用的(2)~(4)的過程，直到最后的穿透過程(5)這一不間斷的循環。用此方法對板厚大于9mm的材料進行穿孔時，雖然穿孔時間會(huì )急劇增加，但卻可以得到孔徑在0. 4mm以下、比切縫寬度小、對周?chē)鸁嵊绊懮俚募庸そY果。需要注意的是，為了縮短穿孔時間而把加工條件設定為輸出功率驟然變化的作法，將會(huì )造成大量的熔融金屬不能從很小的孑L徑上部全部排出，導致過燒。

B、激光CW條件

CW條件時采用的方法是將焦點位置設在稍高于加工材料表面、加大穿孔的孔徑來迅速加熱。雖然采取這種方法會(huì )產生大量的熔融金屬，并會(huì )噴濺到加工材料的表面，但加工時間得以大幅度減少。

C、激光穿孔能力的提高

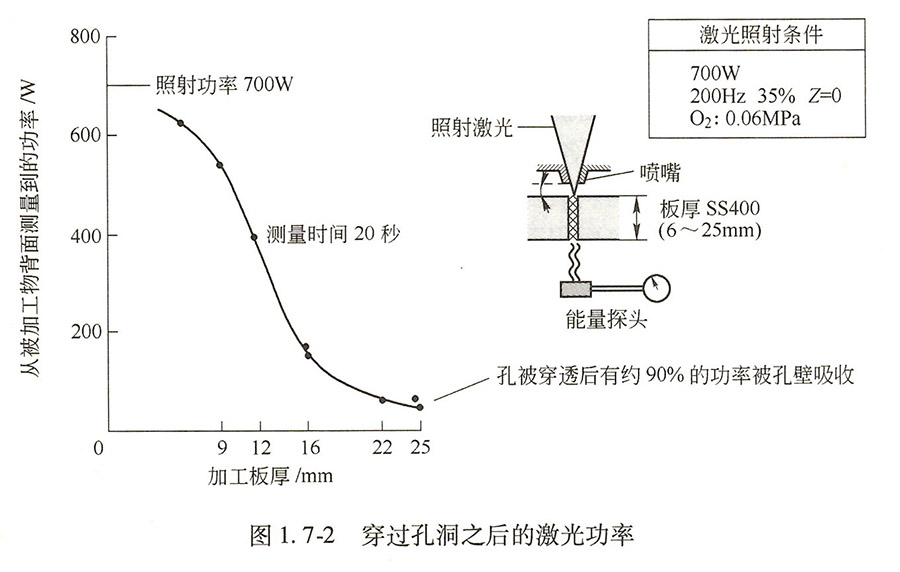

穿孔洞的內壁也會(huì )吸收激光束。圖1.7.2所示為在穿孔過后向孔洞內照射激光束，并對此時穿過孔洞到達底部的激光束進行能量測量麗得到的結果。方法是，分別對各種板厚進行穿孔，然后在各孔的下方設置能量檢測器，再向孔洞照射激光束。板材越薄，則透過孔洞的激光功率就越大；板材越厚，則透過的激光功率就越小。結果如圖1.7—1所示，激光束在孔洞的內壁被從上向下進行多重反射，邊被吸收邊被傳輸。要縮短穿孔時間，就要對被孔內壁所吸收的熱量進行相應的補償，也就是說，需要隨著穿孑L的進展相應把功率加大。

另外，要減少熱影響，也需要加大輸出功率。輸出功率越大，就可以在越短的時間內完成加工，縮短激光束被內壁吸收的時間。
