激光切割機透鏡焦距不同的加工透鏡，聚焦后的光束焦點直徑和焦點深度都有所不同，加工特性也不盡相同。通常加工機上會(huì )標準配備一套加工頭（透鏡）。為了能使加工性能得到最大限度的發揮，請在充分理解各加工頭。陛能的基礎上，再另外準備幾套，以便可根據需要靈活選擇使用。

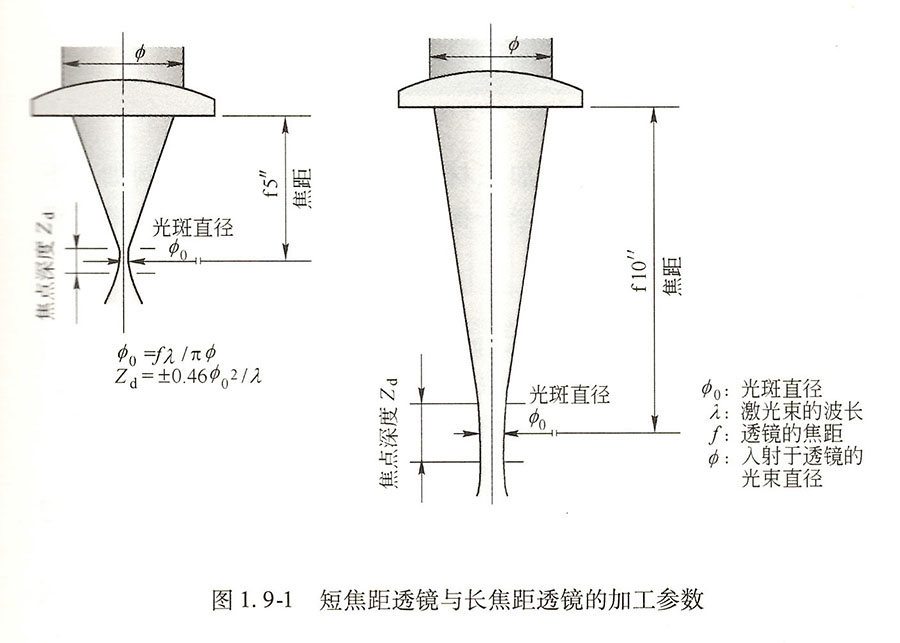

如圖1.9.1所示，長焦距透鏡的聚焦直徑和焦點深度都比較大，而短焦距透鏡則相對比較小。單一光束模式的激光束聚焦直徑咖。與焦點深度玩的關系可通過下述近似公式來計算。

A、薄板切割

在無需過多考慮切縫內熔融金屬流動因素的薄板切割中，使用聚焦直徑較小的短焦距透鏡比較合適。因為短焦距透鏡能量密度高、熔融能力大，可在激光切割機高速切割中發揮效能。另外，由于其具有切縫窄、熱輸入少等特點，很適合于微細加工領域。

B、厚板切割

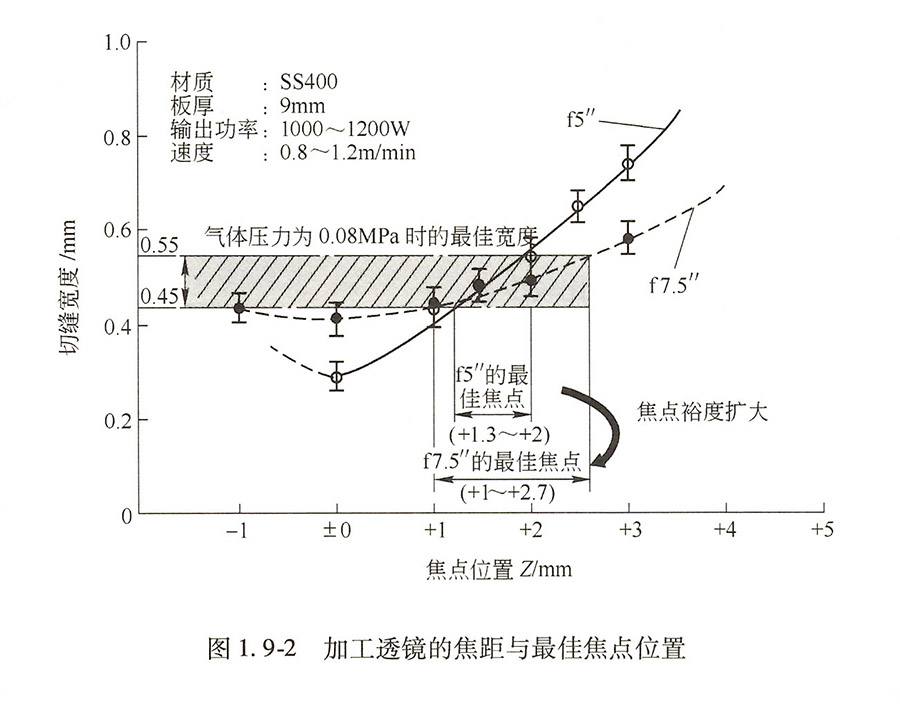

在厚板加工中，只有加寬切縫的寬度，才能使切縫內的熔融金屬流淌順利。圖1.9—2所示為對9mm厚碳鋼以0.08MPa的氣體壓力進行加工時可得到良好切割質量的最佳切縫寬度‘4]。切縫寬度在0. 45~o．55mm的范圍內耐，將不產生毛刺，切割面的粗糙度良好。

要得到此切縫寬度，當透鏡是f5”透鏡時，焦點位置就需設在z：+1. 3mm~+2mm范圍內；而f7.5透鏡時，焦點位置則需設在Z：+1. Omm~+2. 7mm范圍內。由此可以看出，在激光切割機切割厚板時，焦點裕度較大的長焦距透鏡比較有利。在激光切割機無氧化切割加工中，如果使用焦點深度大的長焦距透鏡，則切縫坡度會(huì )比較小，有利于借助輔助氣體的噴流排出熔融金屬。
