【現象】

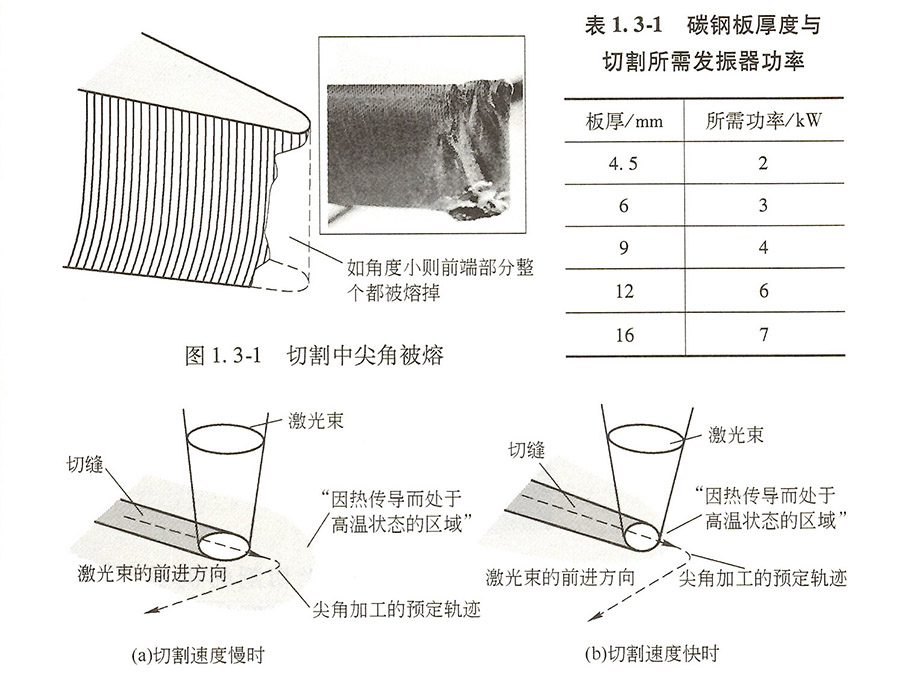

使用4kW級輸出功率的發(fā)振器，用氧氣輔助氣體進(jìn)行薄板高速切割時(shí)，切割速度可以設定在lOm/min以上。但是，隨著(zhù)板材厚度的增加，加工速度會(huì )變慢，當厚度超過(guò)19mm時(shí)，加工速度將低于1ⅡL／min。如果切割形狀中存在尖角，則尖角部分就很容易在加工中被熔掉（如圖1.3—1所示），且角度越小，尖角部分就越會(huì )被熔掉。

【原理】

如圖1.3-2所示，尖角之所以會(huì )被熔掉，是因為激光束經(jīng)過(guò)尖角時(shí)尖角部分已處高溫，再照射激光就會(huì )引起異常燃燒，導致尖角被熔掉。解決方法就是讓激光的切割速度大于熱的傳導速度，也就是說(shuō)要讓尖角部分的切割完成在材料被加熱之前。

A 激光高速切割

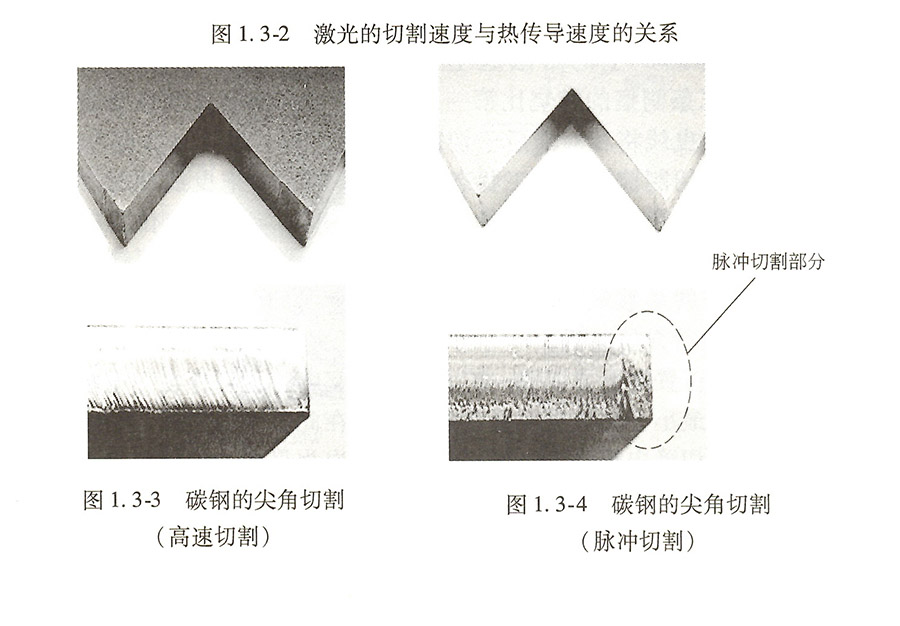

在我們的加工實(shí)驗中，當把激光切割速度設在2m/min以上時(shí)，尖角前端被熔掉的現象就開(kāi)始減輕。圖1.3—3是在6mm厚板材上切割600尖角時(shí)的照片。切割條件是：3kW輸出功率，3m/min的切割速度，在此條件下尖角前端沒(méi)有出現被熔掉的現象。表1.3_1中列舉了不同厚度的碳鋼材料在激光切割速度為2m/min以上時(shí)歷需發(fā)振器的輸出功率。隨著(zhù)板厚的增加，所需發(fā)振器的輸出功率也是相當大的。選擇發(fā)振器時(shí)，要綜合考慮運行成本等因素，力爭做出最佳的選擇。
